¿Qué es el Interruptor de Control de Potencia y para qué sirve?

El Interruptor de Control de Potencia o ICP es un elemento de control que desconecta la instalación eléctrica automáticamente cuando hay varios aparatos funcionando a la vez y sobrepasan la potencia que tienes contratada.

Según la normativa vigente (artículo 10 del R.D. 1454/2005) es obligatorio tener este elemento de control de potencia en las viviendas. En caso de no tenerlo, se aplicarían una serie de penalizaciones en tu factura de electricidad (Disposición adicional segunda de la Orden ITC/1559/2010).

Según la normativa vigente (artículo 10 del R.D. 1454/2005) es obligatorio tener este elemento de control de potencia en las viviendas. En caso de no tenerlo, se aplicarían una serie de penalizaciones en tu factura de electricidad (Disposición adicional segunda de la Orden ITC/1559/2010).

¿Dónde está el ICP?

Con la instalación de los contadores inteligentes los ICPs se han desinstalado de los cuadros eléctricos de las viviendas y ahora se encuentran en el interior de los contadores. Si actúa el ICP, y corta el fluido eléctrico en toda la vivienda, se debe seguir un procedimiento concreto para que vuelva la electricidad. Aquí puedes ver las instrucciones para reactivar el fluido eléctrico.

¿Qué hacer si tengo en mi vivienda un apagón?

En caso de corte eléctrico en la totalidad de la vivienda, puede que se haya superado la potencia máxima contratada y la vivienda se haya desconectado de la red. Para reponer el suministro eléctrico debe seguir los pasos siguientes:

1. Abre el cuadro eléctrico de la vivienda.

2. Baja todos los interruptores del cuadro general.

3. Espera entre 5 y 10 segundos.

4. Sube los interruptores empezando por el situado más a la izquierda.

En caso de que al intentar subir algún interruptor no pueda dejarlo subido, póngase en contacto con un electricista.
En caso de que al intentar subir algún interruptor alguno de los interruptores situados a la izquierda se baje, póngase en contacto con un electricista.
Si tiene contratado con IBERDROLA el servicio Urgencias Eléctricas ó Protección Eléctrica Hogar, llámenos al teléfono 900 22 45 22

¿Tienes dudas sobre el cuadro eléctrico?

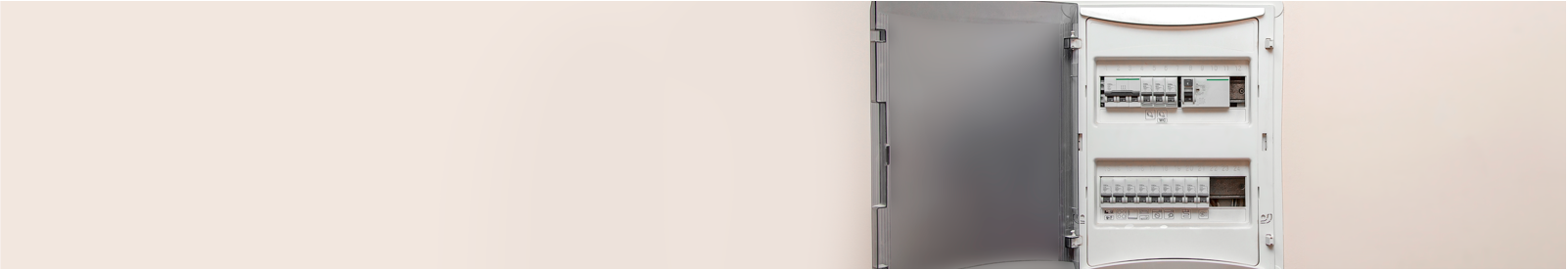

Aquí te resolvemos las dudas sobre las partes del cuadro eléctrico estandar. Los cuadros eléctricos de las viviendas suelen disponer de varios interruptores:

¿Qué es el Interruptor General Automático (IGA)?

Es el encargado de proteger de sobrecargas y cortocircuitos la instalación completa de la vivienda, se sitúa en el lado izquierdo del cuadro eléctrico.

¿Qué es el Interruptor Diferencial (ID)?

Se sitúa normalmente a la derecha del Interruptor General. Es el dispositivo de protección más importante en toda instalación. Interrumpe el paso de la corriente eléctrica cuanto exista una derivación o defecto en la instalación o en alguno de los aparatos conectados evitando el paso de la electricidad a través de las personas.
Dispone de un botón que permite verificar su correcto funcionamiento.

¿Qué son los Pequeños Interruptores Automáticos (PIAs)?

Protegen de los incidentes producidos por los cortocircuitos y sobrecargas en cada uno de los circuitos interiores. Suele haber varios circuitos independientes con su correspondiente interruptor. Típicamente las viviendas suelen disponer de un interruptor por cada uno de los siguientes circuitos: cocina, horno, lavadora, lavavajillas, nevera, alumbrado, enchufes.
En viviendas antiguas los cuadros eléctricos suelen disponer de pocos interruptores de este tipo.

¿Qué es el Interruptor Contra Sobretensiones (ICS)?

En los cuadros más modernos se incorpora un interruptor contra sobretensiones (ICS), que protege a los equipos conectados de sobrecargas (por tormentas, p.e.).

cuadro

Los clientes y las empresas suministradoras tienen derecho a solicitar en cualquier momento, del Organismo correspondiente, la verificación de los equipos de medida y control instalados, cualquiera que sea su propietario. Los costes de dicha verificación, así como la liquidación, son determinados por dicho el Organismo.

Si es el cliente quien solicita la verificación, y el funcionamiento del equipo de medida y control es correcto, los gastos corren por su cuenta. En los demás casos, son por cuenta de la empresa.

La misión que tiene el maxímetro es registrar la potencia máxima demandada por un cliente durante un período de 15 minutos, lo que sirve para establecer el término de potencia del periodo de facturación. El maxímetro suele colocarse en el contador de activa de los equipos de medida.

Actualmente, los maxímetros tradicionales de agujas están siendo sustituidos por equipos integrales. Con estos equipos integrados, ya no es necesario tener un contador para cada tipo de consumo y para registrar la potencia, dado que, como su nombre indica, integran varios contadores en uno.

Facturación mediante maxímetro

La facturación se cuantifica de dos formas:

  • Si la potencia marcada por el maxímetro es menor del 105% de la potencia contratada, se factura el 100% de dicha potencia contratada.
  • Si la potencia marcada por el maxímetro es mayor del 105% de la potencia contratada, se factura la potencia que marca el maxímetro más el doble de la diferencia entre la potencia marcada y el 105% de la potencia contratada.

Facturación mediante maxímetro

La facturación se cuantifica de dos formas:

  • Si la potencia marcada por el maxímetro es menor del 105% de la potencia contratada, se factura el 100% de dicha potencia contratada.
  • Si la potencia marcada por el maxímetro es mayor del 105% de la potencia contratada, se factura la potencia que marca el maxímetro más el doble de la diferencia entre la potencia marcada y el 105% de la potencia contratada.

Es la parte de la instalación que une la red de distribución propiedad de la empresa distribuidora con el punto de entrega de energía propiedad del consumidor, tanto para baja tensión (BT) como media tensión (MT).

En cuanto a su construcción pueden ser subterráneas o aéreas, dependiendo del tipo de distribución (en zonas urbanas cada vez está más generalizado se realicen subterráneas).

El CIE, Certificado de Instalación Eléctrica o Boletín Eléctrico es un documento oficial que refleja las principales características de tu instalación, como la potencia instalada o la máxima que puede suministrar la instalación, por encima de la cual no se podrá contratar. Lo necesitarás solo cuando realices una instalación nueva o amplíes o reformes la existente.

Lo emite una empresa instaladora y presentado ante el Órgano competente de la comunidad autónoma donde radique la instalación, por su inscripción en el correspondiente registro, donde declara, de forma expresa, que ha ejecutado la instalación de acuerdo con las prescripciones del Reglamento electrotécnico, aprobadas por el RD 842/2002 del 2 de agosto y, en su caso, con las especificaciones aprobadas por la Compañía eléctrica, así como con el Proyecto o la Memoria Técnica de Diseño.

Lo emite una empresa instaladora y presentado ante el Órgano competente de la comunidad autónoma donde radique la instalación, por su inscripción en el correspondiente registro, donde declara, de forma expresa, que ha ejecutado la instalación de acuerdo con las prescripciones del Reglamento electrotécnico, aprobadas por el RD 842/2002 del 2 de agosto y, en su caso, con las especificaciones aprobadas por la Compañía eléctrica, así como con el Proyecto o la Memoria Técnica de Diseño.

El Órgano competente de la comunidad autónoma deberá gestionar las 5 copias del CIE, devolviendo 4 a la empresa instaladora, dos para sí y las otras dos para la propiedad, a fin de que esta pueda, a su vez, quedarse con una copia y entregar la otra a la compañía eléctrica, requisito sin el cual esta no podrá suministrar energía a la instalación.

Sería conveniente, a pesar de disponer ya de suministro, entregar un ejemplar del certificado a la distribuidora para su registro. La distribuidora, que tiene el registro de todos los certificados de instalación de cuando se solicitó la conexión a la red para el suministro de energía eléctrica, podrá solicitarlo cuando haya un cambio sustancial en las condiciones de suministro: cambio de tipo de instalación o aumento de potencia por ampliación de la instalación o nueva instalación.

Podemos ponerte en contacto con una empresa instaladora eléctrica a través de Mapfre MULTISERVICIOS, líder en reparaciones y reformas. Para ello solo tienes que llamar al 902 136 532.

Consejos de seguridad

Queremos ayudarte a mantener la seguridad en tu instalación eléctrica con estos consejos. Síguelos y todo irá bien.

Si vives con niños, sigue estos consejos

No dejes aparatos eléctricos al alcance de los niños.

Mantén tapados con protectores los enchufes que no estés usando.

Evita tener aparatos eléctricos, cables sueltos o enchufes en la habitación de los niños.

Ten especial cuidado con los radiadores.

En baño y cocina ten especial cuidado

Los baños y cocinas son zonas con un mayor riesgo eléctrico ya que son zonas húmedas. Ten especial cuidado en estas estancias.

No uses aparatos eléctricos próximos a la bañera ni a la ducha.

Nunca uses aparatos eléctricos con las manos mojadas.

No uses aparatos eléctricos cuando estés descalzo.

No utilices un objeto metálico para extraer la tostada atascada en el tostador.

En la cocina no uses electrodomésticos cerca del grifo o en zonas húmedas.

Para cuidar de tus electrodomésticos y tu seguridad

Apaga los electrodomésticos que te sirven para calentar o cocinar antes de salir de tu casa.

Antes de limpiar un electrodoméstico, desconéctalo.

Para desenchufar un aparato no tires nunca del cordón, tira del cuerpo de la clavija aislante.

Nunca introduzcas objetos de metal en los aparatos electrodomésticos en uso

Ante una situación de emergencia

Asegúrate de que el accidentado no está en contacto con ningún conductor eléctrico...

Si permanece en contacto, desconecta el interruptor de alimentación y si es necesario el general. No trates de separarlo cogiéndole directamente o mediante elementos metálicos.

Si permanece inconsciente trata de reanimarlo, si conoces las técnicas, o llama al 112 de inmediato.
